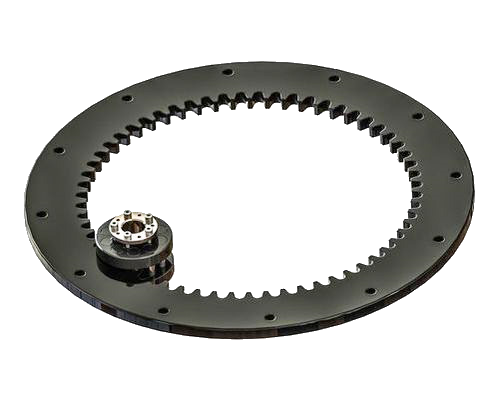

TCG內齒圈（整體齒圈） UGF&CPA/UFC&CPC系列
TCG內齒圈，通過滾輪的滾銷和次擺線齒面的滾動嚙合，實現了零背隙、高精度的定位和輕快順滑的動力傳遞。 滾輪-齒圈為客戶設計大口徑的中空旋轉平臺/轉臺提供可靠、精密部件。
構造原理
產品樣本
特長
-
零背隙
齒（滾銷）常時2~3處保持接觸，正反方向上不會發生齒背間隙。
-
高精度
嚙合圓重復精度：弧長0.01mm（精密級）/0.02mm（普通級）。
-
高速
可以實現嚙合圓圓周速度180m/min以上的高速旋轉。
-
低噪音、低振動
滾針軸承支撐的滾銷在次擺線齒面上圓滑滾動。不發生令人不悅的敲齒音和滾動聲。同時也減少了振動。
-
低發塵
由于是圓滑的滾動接觸，同時旋轉部分是小徑低速，低磨損只產生微小的發熱和發塵。適用于潔凈室。
-
潤滑免維護（不要給油）
配合TCG潤滑塊TLS的使用，不需要任何給油，實現完全的潤滑免維護。
型號表示
滾輪
- CPA
- 1
- 1610B
- 2
- A
- 4
- 1.產品名
- CPA系列、CPC系列
- 2.代號
-
CPA：1010B、1210B、1610B、2010B、2510B、3212B
CPC：3212A、4012B
- 3.表面處理
-
1：沒有表面處理
2：黑色鍍鉻（標準）
3：氟化黑色鍍鉻 ※10、12型僅限1、2選項
- 4.精度等級
-
A：普通級
B：精密級
- 5.TLS
TCG自潤滑塊 -
無記號：沒有TLS
L：有TLS
內齒圈（一體式）
- UGF
- 1
- 1610A
- 2
- A
- 4
- 30
- 5
- 1.產品名
- UGF系列、UFC系列
- 2.代號
-
UGF: 1610A、2510A、 3212A
UFC: 3212A 4012A
- 3.表面處理
-
1:無表面處理
2：黑色鍍鉻
- 4.精度等級
-
A：普通級
B：精密級
- 5.一體式內齒圈齒數塊
-
請參照規格表或者外形尺寸圖。規格表、標準圖紙以外的齒數和尺寸也可以定制。
規格表
| 型號 | |
|---|---|
| 滾輪 | 一體式齒圈 |
| 通用規格 | 一體式齒圈規格 | 齒圈 外形圖 |
齒圈 CAD數據 |
滾輪規格 | 滾輪 外形圖 |
滾輪 CAD數據 |
產品樣本 | 注意事項說明 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 減速比 | 嚙合節圓直徑 | 齒數 | 基本動額定扭矩 N?m |
最大使用扭矩 N?m |
允許靜額定扭矩 N?m |
慣量 ×10-4 kg?m2 |
質量 kg |
齒數 | 慣量 ×10-4 kg?m2 |
質量 kg |
|||||||
| 齒圈 | 滾輪 | ||||||||||||||||
| CPA1610B | UGF1610A |
|---|---|
| CPA1610B | UGF1610A |
| CPA2510B | UGF2510A |
| CPA2510B | UGF2510A |
| CPA3212B | UGF3212A |
| CPC3212A | UFC3212A |
| CPC4012B | UFC4012A |
| 6 | 292.800 | 48.800 | 60 | 165 | 245 | 330 | 1390 | 4.8 | PDF |
CAD |
10 | 3.93 | 0.71 | PDF |
CAD |
PDF |
PDF |
| 8 | 390.857 | 48.857 | 80 | 220 | 330 | 440 | 3030 | 6.2 | PDF |
CAD |
|||||||
| 5 | 385.000 | 77.000 | 50 | 435 | 605 | 870 | 5060 | 11 | PDF |
CAD |
10 | 25.5 | 2.1 | PDF |
CAD |
||
| 6 | 463.200 | 77.200 | 60 | 525 | 730 | 1050 | 10600 | 16 | PDF |
CAD |
|||||||
| 4 | 469.333 | 117.333 | 48 | 1030 | 1550 | 2060 | 14800 | 21 | PDF |
CAD |
12 | 169 | 6.4 | PDF |
CAD |
||
| 4 | 469.333 | 117.333 | 48 | 1400 | 2460 | 4600 | 14800 | 21 | PDF |
CAD |
12 | 169 | 6.4 | PDF |
CAD |
||
| 3 | 444.000 | 148.000 | 36 | 3320 | 3990 | 5780 | 21300 | 32 | PDF |
CAD |
12 | 632 | 14 | PDF |
CAD |
