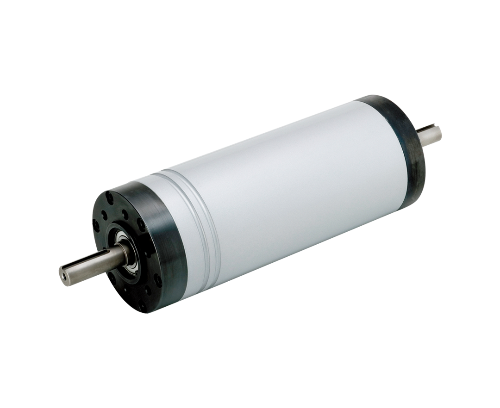

氣動分度器 MDF系列
特長
-
類氣缸分度
通過電磁閥控制氣壓，操作簡單。
-
單向無限回轉
通過凸輪嚙合進行單方向無限回轉。
-
無需選擇方向
兩側軸輸出形式，無需選擇回轉方向。
-
零累計誤差
由凸輪進行的分度動作不會產生累計誤差。
-
無軸回轉
內置單向離合器，不會發生軸回轉現象。
-
無超程
準確的分度停止結構，不會產生超程。
-
免維護
內部封入潤滑脂，額定壽命內無需維護或給油。
型號表示
氣動分度器
- MDF
- 1
- 20
- 2
- 1產品名
- MDF系列
- 2.代號
- 20、30
- 3.分度數
-
20型：4、6、8
30型：4、6、8、10、12
規格表
| 型號 |
|---|
| MDF20 | MDF30 |
|---|
| 分度數 | |
|---|---|
| 分度時間 ※1 | sec |
| 分度精度 | ±arc?min |
| 允許慣量 | ×10-4 kg?m2 |
| 分度扭矩 ※2 | N?m |
| 最高使用壓力 | MPa |
| 最低使用壓力 | MPa |
| 允許經向負載 | N |
| 允許軸向負載 | N |
| 質量 | kg |
| 內部容積 | cm3 |
| 外形圖 | |
| CAD數據 | |
| 產品樣本 | |
| 注意事項說明 | |
| 4?6?8 | 4?6?8?10?12 | ||
| 0.1～ | 0.1～ | ||
| ±30 ※3 | |||
| 12.5 | 25 | ||
| 0.13～1.3 | 0.3～3.5 | ||
| 0.7 | |||
| 0.2 | |||
| 14.7 | 29.4 | ||
| 9.8 | 24.5 | ||
| 0.5 | 0.9 | ||
| P1加壓 | P2加壓 | P1加壓 | P2加壓 |
| 12 | 11 | 26 | 24 |
|
PDF
|
|||
|
CAD
|
|||
|
PDF
|
|||
|
PDF
|
|||
※1 分度時間根據負載和分度數會有所不同，詳細請參考樣本中圖表。
※2 分度扭矩根據使用壓力和分度數會有所不同，詳細請參考樣本中圖表。
※3 若有更高精度要求，請聯系我們。
