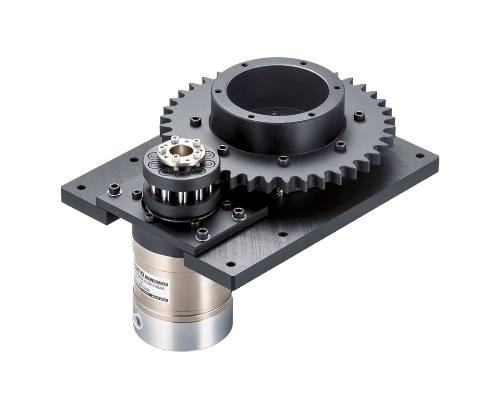

整體齒圈組件 RGU系列
特長
-
組件化
將TCG齒圈和球減速機組件化，省去客戶的設計和組裝時間。
-
零背隙、高精度
可以零背隙，高的定位精度。
-
大口徑、中空
結構上大口徑、中空，方便客戶的配線、配管。方便客戶安排設備的整體設計空間布局。
-
低噪音、低振動
滾針軸承支撐的滾銷在次擺線齒面上圓滑滾動。不發生令人不悅的敲齒音和滾動聲。同時也減少了振動。
-
高負載、高剛性
使用高性能的交叉滾子軸承?？梢猿惺苻D臺上可能的傾覆力矩。
-
電機安裝簡單
提供各大電機公司的安裝法蘭盤，電機安裝簡單！
型號表示
一體式齒圈轉臺
- RGU
- 1
- 1610A
- 2
- 40
- 3
- 1.產品名
- RGU系列
- 2.代號
- 1610A、2510A
- 3.分割齒圈齒數
- 1610A:40、60、80、100 / 2510A:40、50、60、70、125
- 4.總減速比
-
參看樣本規格表
- 5.電機安裝記號
-
請參照外形尺寸圖或者電機
- 6.安全罩
-
A：有安全罩
無記號：無安全罩
規格表
| 型號 | |
|---|---|
| 總減速比 | |
| 基本動額定扭矩
N?m |
最大使用扭矩
N?m |
允許靜額定扭矩
N?m |
驅動部慣量
×10-4 kg?m2 |
允許平均輸入轉速
rpm |
最高輸入轉速
rpm |
允許平均輸出轉速
rpm |
最高輸出轉速
rpm |
換算到輸入軸的慣量
×10-4 kg?m2 |
推薦電機容量
W |
輸入軸孔徑
mm |
質量
kg |
外形圖 | CAD數據 | 產品樣本 | 注意事項說明 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 無安全罩 | 有安全罩 | |||||||||||||||
| RGU1610A-C40- | 40 |
|---|---|
| 80 | |
| 120 | |
| 160 | |
| RGU1610A-C60- | 60 |
| 120 | |
| 180 | |
| 240 | |
| RGU1610A-C80- | 80 |
| 160 | |
| 240 | |
| 320 | |
| RGU1610A-C100- | 100 |
| 200 | |
| 300 | |
| 400 | |
| RGU2510A-C40- | 40 |
| 80 | |
| 120 | |
| 160 | |
| 200 | |
| RGU2510A-C50- | 50 |
| 100 | |
| 150 | |
| 200 | |
| 250 | |
| RGU2510A-C60- | 60 |
| 120 | |
| 180 | |
| 240 | |
| 300 | |
| RGU2510A-C70- | 70 |
| 140 | |
| 210 | |
| 280 | |
| 350 | |
| RGU2510A-C125- | 125 |
| 250 | |
| 375 | |
| 500 | |
| 625 |
| 83 | 143 | 143 | 212 | 3000 | 4500 | 75.0 | 112.5 | 0.695 | 400 | 14?11?8 | 16 |
PDF
|
PDF
|
CAD
|
PDF
|
PDF
|
| 37.5 | 56.3 | 0.484 | 200 | |||||||||||||
| 25.0 | 37.5 | 0.437 | 200 | |||||||||||||
| 18.8 | 28.1 | 0.419 | 100 | |||||||||||||
| 125 | 237 | 290 | 1149 | 50.0 | 75.0 | 0.881 | 400 | 30 |
PDF
|
PDF
|
||||||
| 25.0 | 37.5 | 0.531 | 200 | |||||||||||||
| 16.7 | 25.0 | 0.458 | 200 | |||||||||||||
| 12.5 | 18.8 | 0.430 | 100 | |||||||||||||
| 165 | 316 | 390 | 4135 | 37.5 | 56.3 | 1.208 | 400 | 54 |
PDF
|
PDF
|
||||||
| 18.8 | 28.1 | 0.612 | 200 | |||||||||||||
| 12.5 | 18.8 | 0.494 | 200 | |||||||||||||
| 9.4 | 14.1 | 0.451 | 100 | |||||||||||||
| 205 | 395 | 480 | 12007 | 30.0 | 45.0 | 1.763 | 400 | 83 |
PDF
|
PDF
|
||||||
| 15.0 | 22.5 | 0.751 | 200 | |||||||||||||
| 10.0 | 15.0 | 0.556 | 200 | |||||||||||||
| 7.5 | 11.3 | 0.486 | 100 | |||||||||||||
| 290 | 479 | 670 | 2017 | 2000 | 4000 | 50.0 | 100.0 | 5.28 | 1500 | 24?22?19?16?14 | 48 |
PDF
|
PDF
|
|||
| 25.0 | 50.0 | 3.45 | 750 | |||||||||||||
| 16.7 | 33.3 | 3.07 | 750 | |||||||||||||
| 12.5 | 25.0 | 2.91 | 400 | |||||||||||||
| 10.0 | 20.0 | 2.85 | 400 | |||||||||||||
| 360 | 598 | 840 | 5443 | 40.0 | 80.0 | 6.19 | 1500 | 72 |
PDF
|
PDF
|
||||||
| 20.0 | 40.0 | 3.68 | 750 | |||||||||||||
| 13.3 | 26.7 | 3.17 | 750 | |||||||||||||
| 10.0 | 20.0 | 2.97 | 400 | |||||||||||||
| 8.0 | 16.0 | 2.89 | 400 | |||||||||||||
| 430 | 718 | 1010 | 12074 | 33.3 | 66.7 | 7.37 | 1500 | 94 |
PDF
|
PDF
|
||||||
| 16.7 | 33.3 | 3.97 | 750 | |||||||||||||
| 11.1 | 22.2 | 3.30 | 750 | |||||||||||||
| 8.3 | 16.7 | 3.05 | 400 | |||||||||||||
| 6.7 | 13.3 | 2.93 | 400 | |||||||||||||
| 510 | 838 | 1180 | 22095 | 28.6 | 57.1 | 8.52 | 1500 | 126 |
PDF
|
PDF
|
||||||
| 14.3 | 28.6 | 4.26 | 750 | |||||||||||||
| 9.5 | 19.0 | 3.43 | 750 | |||||||||||||
| 7.1 | 14.3 | 3.12 | 400 | |||||||||||||
| 5.7 | 11.4 | 2.98 | 400 | |||||||||||||
| 910 | 1496 | 2100 | 249165 | 16.0 | 32.0 | 19.96 | 1500 | 342 |
PDF
|
PDF
|
||||||
| 8.0 | 16.0 | 7.12 | 750 | |||||||||||||
| 5.3 | 10.7 | 4.70 | 750 | |||||||||||||
| 4.0 | 8.0 | 3.83 | 400 | |||||||||||||
| 3.2 | 6.4 | 3.44 | 400 |
