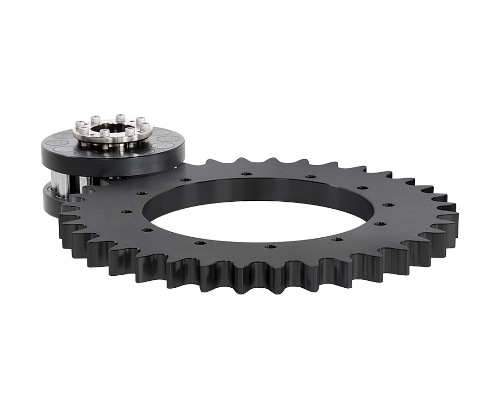

TCG齒圈（整體齒圈） RGF&CPA/RFC&CPC系列
TCG齒圈，通過滾輪的滾銷和次擺線齒面的滾動嚙合，實現了零背隙、高精度的定位和輕快順滑的動力傳遞。
滾輪-齒圈為客戶設計大口徑的中空旋轉平臺/轉臺提供可靠、精密部件。
直徑600mm以內，做成分割齒圈/扇形齒圈也可以對應。
特長
-
零背隙
齒（滾銷）常時2~3處保持接觸，正反方向上不會發生齒背間隙。
-
高精度
嚙合圓重復精度：弧長0.01mm（精密級）/0.02mm（普通級）。
-
高速
可以實現嚙合圓圓周速度180m/min以上的高速旋轉。
-
低噪音、低振動
滾針軸承支撐的滾銷在次擺線齒面上圓滑滾動。不發生令人不悅的敲齒音和滾動聲。同時也減少了振動。
-
低發塵
由于是圓滑的滾動接觸，同時旋轉部分是小徑低速，低磨損只產生微小的發熱和發塵。適用于潔凈室。
-
潤滑免維護（不要給油）
配合TCG潤滑塊TLS的使用，不需要任何給油，實現完全的潤滑免維護。
型號表示
滾輪
- CPA
- 1
- 1610B
- 2
- A
- 4
- 1.產品名
- CPA系列、CPC系列
- 2.代號
-
CPA：1010B、1210B、1610B、2010B、2510B、3212B
CPC：3212A、4012B
- 3.表面處理
-
1：沒有表面處理
2：黑色鍍鉻（標準）
3：氟化黑色鍍鉻 ※10、12型僅限1、2選項
- 4.精度等級
-
A：普通級
B：精密級
- 5.TLS
TCG自潤滑塊 -
無記號：沒有TLS
L：有TLS
一體式齒圈
- RGF
- 1
- 1610A
- 2
- A
- 4
- 30
- 5
- 1.產品名
- RGF系列、RFC系列
- 2.代號
-
RGF：1010A、1210A、1610A、2010A、2510A、3212A
RFC：3212A、4012A
- 3.表面處理
-
1：無表面處理
2：黑色鍍鉻（標準）
- 4.精度等級
-
A：普通級
B：精密級
- 5.一體式齒圈齒數
-
請參照規格表或者外形尺寸圖。規格表、標準圖紙以外的齒數和尺寸也可以定制。
規格表
| 型號 | |
|---|---|
| 滾輪 | 一體式齒圈 |
| 通用規格 | 一體式齒圈規格 | 齒圈 外形圖 |
齒圈 CAD數據 |
滾輪規格 | 滾輪 外形圖 |
滾輪 CAD數據 |
樣本 | 使用說明書 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 減速比 | 嚙合節圓直徑 | 齒數 | 基本動額定扭矩
N?m |
最大使用扭矩
N?m |
允許靜額定扭矩
N?m |
慣量
×10-4 kg?m2 |
質量
kg |
齒數 | 慣量
×10-4 kg?m2 |
質量
kg |
|||||||
| 齒圈 | 滾輪 | ||||||||||||||||
| CPA1010B | RGF1010A |
|---|---|
| CPA1210B | RGF1210A |
| CPA1610B | RGF1610A |
| CPA2510B | RGF2510A |
| CPA3212B | RGF3212A |
| CPC3212A | RFC3212A |
| CPC4012B | RFC4012A |
| 3 | 93.000 | 31.000 | 30 | 11 | 11 | 16 | 3.55 | 0.24 | PDF |
CAD |
10 | 0.41 | 0.20 | PDF |
CAD |
PDF
|
PDF
|
| 5 | 155.000 | 31.000 | 50 | 19 | 19 | 28 | 23.9 | 0.55 | PDF |
CAD |
|||||||
| 7 | 217.000 | 31.000 | 70 | 27 | 27 | 40 | 77.3 | 0.84 | PDF |
CAD |
|||||||
| 8 | 248.899 | 31.111 | 80 | 31 | 31 | 46 | 125 | 1.0 | PDF |
CAD |
|||||||
| 10 | 310.909 | 31.091 | 100 | 38 | 38 | 57 | 318 | 1.7 | PDF |
CAD |
|||||||
| 3 | 111.000 | 37.000 | 30 | 27 | 27 | 40 | 6.87 | 0.32 | PDF |
CAD |
10 | 0.96 | 0.31 |
PDF
|
CAD
|
||
| 5 | 186.667 | 37.333 | 50 | 46 | 46 | 69 | 50.2 | 0.79 | PDF |
CAD |
|||||||
| 7 | 260.750 | 37.250 | 70 | 65 | 65 | 97 | 163 | 1.3 | PDF |
CAD |
|||||||
| 8 | 298.667 | 37.333 | 80 | 74 | 74 | 111 | 253 | 1.4 | PDF |
CAD |
|||||||
| 10 | 372.727 | 37.273 | 100 | 93 | 93 | 139 | 636 | 2.4 | PDF |
CAD |
|||||||
| 3 | 147.000 | 49.000 | 30 | 73 | 120 | 146 | 40.8 | 1.2 | PDF |
CAD |
10 | 3.93 | 0.71 |
PDF
|
CAD
|
||
| 4 | 195.200 | 48.800 | 40 | 97 | 165 | 194 | 114 | 1.7 | PDF |
CAD |
|||||||
| 5 | 243.333 | 48.667 | 50 | 120 | 200 | 240 | 258 | 2.4 | PDF |
CAD |
|||||||
| 6 | 291.429 | 48.571 | 60 | 145 | 245 | 290 | 529 | 3.5 | PDF |
CAD |
|||||||
| 7 | 338.625 | 48.375 | 70 | 165 | 285 | 330 | 766 | 3.4 | PDF |
CAD |
|||||||
| 8 | 391.111 | 48.889 | 80 | 195 | 330 | 390 | 1548 | 5.3 | PDF |
CAD |
|||||||
| 10 | 487.273 | 48.727 | 100 | 240 | 410 | 480 | 4296 | 9.5 | PDF |
CAD |
|||||||
| 3 | 231.000 | 77.000 | 30 | 250 | 360 | 500 | 397 | 4.5 | PDF |
CAD |
10 | 25.5 | 2.1 | PDF |
CAD |
||
| 4 | 308.800 | 77.200 | 40 | 335 | 485 | 670 | 1153 | 6.8 | PDF |
CAD |
|||||||
| 5 | 383.333 | 76.667 | 50 | 420 | 600 | 840 | 2499 | 9.2 | PDF |
CAD |
|||||||
| 6 | 459.429 | 76.571 | 60 | 505 | 720 | 1010 | 4705 | 12 | PDF |
CAD |
|||||||
| 7 | 539.000 | 77.000 | 70 | 590 | 845 | 1180 | 9494 | 17 | PDF |
CAD |
|||||||
| 3 | 352.500 | 117.500 | 36 | 630 | 1160 | 1260 | 2565 | 12 | PDF |
CAD |
12 | 169 | 6.4 | PDF |
CAD |
||
| 4 | 467.200 | 116.800 | 48 | 840 | 1540 | 1680 | 6893 | 17 | PDF |
CAD |
|||||||
| 5 | 585.000 | 117.000 | 60 | 1050 | 1930 | 2100 | 18615 | 30 | PDF |
CAD |
|||||||
| 3 | 352.500 | 117.500 | 36 | 1000 | 1800 | 3400 | 2565 | 12 | PDF |
CAD |
12 | 169 | 6.4 | PDF |
CAD |
||
| 4 | 467.200 | 116.800 | 48 | 1400 | 2400 | 4600 | 6893 | 17 | PDF |
CAD |
|||||||
| 5 | 585.000 | 117.000 | 60 | 1750 | 3000 | 5800 | 18615 | 30 | PDF |
CAD |
|||||||
| 3 | 445.500 | 148.500 | 36 | 3300 | 4000 | 5700 | 6998 | 19 | PDF |
CAD |
12 | 594 | 12.4 | PDF |
CAD |
||
| 4 | 590.400 | 147.600 | 48 | 4400 | 5300 | 7600 | 24747 | 40 | PDF |
CAD |
用語說明：基本動額定扭矩、最大使用扭矩、允許靜額定扭矩，請參考TCG齒條的用語說明。
