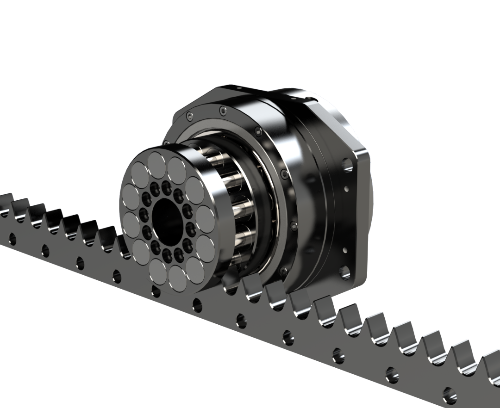

TCG3212~4012型用精密減速機 NSP系列
對應TCG系列大規格型號3212、4012型的減速機。
TCG滾輪+減速機一體化，簡化客戶的設計和組裝，提高客戶效率。
本差速減速機的內部采用次擺線齒輪，可以配合加茂TCG齒條/齒圈的大規格使用，可以承受TCG最大規格的負載，同時實現高精度定位。
滾輪采用特殊型結構與減速機一體化配合。
為組裝在設備上，已經設計好安裝法蘭形狀以及為了滾輪的預壓調整，法蘭安裝孔采用腰型孔設計。為客戶的設計、安裝提供方便。
潤滑用的油脂已經封入，到達壽命為止，免維護。
※本品使用專用滾輪，本品的滾輪和標準品的TCG滾輪“CPA”、“CPC”的型號不能互換。請特別注意。
特長
-
高精度
精密次擺線齒輪和多個高精度滾銷同時嚙合，實現高精度傳動精度。
-
高剛性
傳動件高嚙合率從而分散負載，剛性極高。
-
電機安裝方便
為客戶匹配好各品牌電機的安裝法蘭盤，購入后直接安裝電機。
-
提高客戶安裝效率
優化設計整套組合方案，更方便客戶選型和使用。
型號表示
帶滾輪的差動減速機
- NSP
- 1
- 32A
- 2
- PCA
- A
- 6
- 1.產品名
- NSP系列
- 2.代號
- 32A,32C,40C
- 3.減速比
- 19,39
- 4.電機安裝記號
-
請參見外形尺寸圖，或者 電機&減速機對應表
- 5.滾輪表面處理
-
1：沒有表面處理
2：黑色鍍鉻
3：氟化黑色鍍鉻
- 6.滾輪精度等級
-
A：普通級
B：精密級
- 7.TLS
（TCG潤滑塊） -
無記號：沒有TLS
L：有TLS
規格表
| 項目/規格 |
|---|
| NSP32A | NSP32C | NSP40C |
|---|
| 對應的齒條、齒圖型號 | |
|---|---|
| 減速比 | |
| 回轉方向 (相對于輸入軸，輸出軸的回轉方向) | |
| 允許額定扭矩 | N?m |
| 加速峰值扭矩 | N?m |
| 瞬時最大扭矩 | N?m |
| 輸出軸允許徑向負載 ※1 | N |
| 允許平均輸入轉速 | rpm |
| 最高輸入轉速 | rpm |
| 換算到輸入軸的慣量 ※2 | ×10-4 kg?m2 |
| 推薦電機容量 | W |
| 輸入孔徑 | mm |
| 外形圖 | |
| CAD數據 | |
| 樣本 | |
| 使用說明書 | |
| CRA3212A、RGF3212A、RGD3212A | CRC3212A、RFC3212A、RDC3212A | CRC4012A、RFC4012A、RDC4012A | |||||||||
| 19 | 39 | 19 | 39 | 19 | 39 | ||||||
| 逆方向 | 逆方向 | 逆方向 | |||||||||
| 220 | 366.6 | 1146 | |||||||||
| 403.3 | 641.5 | 1375.2 | |||||||||
| 440 | 1150 | 1986.4 | |||||||||
| 3600 | 6000 | 15000 | |||||||||
| 2500 | 2500 | 1500 | |||||||||
| 4500 | 4500 | 2500 | |||||||||
| 13.38 | 12.49 | 13.38 | 12.49 | 70.32 | 66.64 | ||||||
| 0.75～2.5 | 0.85～5 | 1～7 | |||||||||
| 35 | 35 | 55 | |||||||||
| 28 | 28 | 42 | |||||||||
| 24 | 24 | 35 | |||||||||
| 22 | 22 | 28 | |||||||||
| 19 | 19 | 24 | |||||||||
| – | – | 22 | |||||||||
|
PDF
|
PDF
|
PDF
|
|||||||||
|
CAD
|
|||||||||||
|
PDF
|
|||||||||||
|
PDF
|
|||||||||||
※1 允許徑向負載指負載位置位于滾輪節圓直徑上的情況下的負載值。
※2 是包含減速機和滾輪組合的數值。
※3 推薦電機容量是估計值。請一定正確選定電機,后再參考本樣本值.
※4 連續回轉或者高頻正反運轉的情況下，請跟我公司再次確認。
與三菱、安川、松下、富士電機的型號相對應的 電機安裝記號（法蘭盤代號）快速匹配表。
（以上4個電機廠家以外的電機，均可以對應。）
請按照電機外形圖，參照以下尺寸圖，對應出相應的電機安裝記號（法蘭盤代號）?；蛘呗撓滴覀兇_認。
尺寸圖以及電機安裝法蘭盤型號選擇
NSP32A、NSP32C型 不帶電機安裝法蘭
電機安裝記號（法蘭盤代號）的第1、2位為“00”的情況下，表示減速機不帶電機安裝法蘭盤。
| 型號 |
|---|
| A | B | C | D | E | F | G | H | 質量 kg | PDF圖紙 | 3D圖紙 |
|---|
| NSP32□PCA-□□-00019 |
|---|
| NSP32□PCA-□□-00022 |
| NSP32□PCA-□□-00024 |
| NSP32□PCA-□□-00028 |
| NSP32□PCA-□□-00035 |
| 19 | 60 | 34 | 20 | 10 | 23 | 26 | 176.5? | 25 | PDF |
CAD |
| 22 | 60 | 60 | 20 | 10 | 23 | 26 | 176.5? | 25 | PDF |
CAD |
| 24 | 60 | 55 | 20 | 10 | 23 | 26 | 176.5? | 25 | PDF |
CAD |
| 28 | 70 | 53 | 18 | 9 | 26 | 24 | 174.5? | 25 | PDF |
CAD |
| 35 | 75 | 74 | 18 | 9 | 28 | 24 | 174.5? | 25 | PDF |
CAD |
※NSP附帶的滾輪是專門設計的（特殊型），標準滾輪（CPA/CPC）無法安裝到NSP減速機。
NSP40C型 不帶電機安裝法蘭
電機安裝記號（法蘭盤代號）的第1、2位為“00”的情況下，表示減速機不帶電機安裝法蘭盤。
| 型號 |
|---|
| A | B | C | D | E | F | G | H | I | 質量 kg | PDF圖紙 | 3D圖紙 |
|---|
| NSP40CPCA-□□-00022 |
|---|
| NSP40CPCA-□□-00024 |
| NSP40CPCA-□□-00028 |
| NSP40CPCA-□□-00035 |
| NSP40CPCA-□□-00042 |
| NSP40CPCA-□□-00055 |
| 22 | 60 | 60 | 20 | 10 | 23 | 27 | 236.5? | M8 | 57 | PDF |
CAD |
| 24 | 60 | 55 | 20 | 10 | 23 | 27 | 236.5? | M8 | 57 | PDF |
CAD |
| 28 | 70 | 53 | 18 | 9 | 26 | 25 | 234.5? | M8 | 57 | PDF |
CAD |
| 35 | 75 | 103 | 18 | 9 | 28 | 25 | 234.5? | M8 | 57 | PDF |
CAD |
| 42 | 85 | 107 | 22 | 11 | 32 | 29 | 238.5? | M10 | 57 | PDF |
CAD |
| 55 | 105 | 110 | 25 | 12.5 | 40 | 32 | 241.5? | M12 | 57 | PDF |
CAD |
※NSP附帶的滾輪是專門設計的（特殊型），標準滾輪（CPA/CPC）無法安裝到NSP減速機。
NSP32A、NSP32C型 帶電機安裝法蘭 記號A□□□
| 型號 |
|---|
| 記號 | A | B | C | D | E | F | G | H | I | J | K | 質量 kg | PDF圖紙 | 3D圖紙 |
|---|
| NSP32□ |
|---|
| A0119 | 19 | 80 | 120 | 32 | 34 | 16 | 6 | 23 | 100 | M6深12 | 182.5 | 30 | PDF |
CAD |
| A0224 | 24 | 95 | 136 | 33 | 55 | 17 | 7 | 23 | 115 | M6深12 | 183.5 | 29 | PDF |
CAD |
| A0319 | 19 | 95 | 136 | 33 | 34 | 17 | 7 | 23 | 115 | M8深16 | 183.5 | 29 | PDF |
CAD |
| A0324 | 24 | 95 | 136 | 33 | 55 | 17 | 7 | 23 | 115 | M8深16 | 183.5 | 29 | PDF |
CAD |
| A0422 | 22 | 110 | 166 | 36 | 60 | 20 | 10 | 24.5 | 145 | M8深16 | 186.5 | 30 | PDF |
CAD |
| A0424 | 24 | 110 | 166 | 36 | 5 | 20 | 10 | 24.5 | 145 | M8深16 | 186.5 | 30 | PDF |
CAD |
| A0428 | 28 | 110 | 166 | 36 | 53 | 20 | 12 | 24.5 | 145 | M8深16 | 186.5 | 30 | PDF |
CAD |
| A0519 | 19 | 110 | 166 | 46 | 34 | 30 | 20 | 23 | 145 | M8深16 | 196.5 | 30 | PDF |
CAD |
| A0522 | 22 | 110 | 166 | 46 | 60 | 30 | 20 | 23 | 145 | M8深16 | 196.5 | 30 | PDF |
CAD |
| A0524 | 24 | 110 | 166 | 46 | 55 | 30 | 20 | 23 | 145 | M8深16 | 196.5 | 30 | PDF |
CAD |
※NSP附帶的滾輪是專門設計的（特殊型），標準滾輪（CPA/CPC）無法安裝到NSP減速機。
NSP40C型 帶電機安裝法蘭 記號D□□□
| 型號 |
|---|
| 記號 | A | B | C | D | E | F | G | H | I | J | K | 質量 kg | PDF圖紙 | 3D圖紙 |
|---|
| NSP40C |
|---|
| D0122 | 22 | 110 | 37 | 60 | 20 | 10 | 24.5 | 145 | M8深16 | 246.5 | M8 | 69 | PDF |
CAD |
| D0124 | 24 | 110 | 37 | 55 | 20 | 10 | 24.5 | 145 | M8深16 | 246.5 | M8 | 69 | PDF |
CAD |
| D0128 | 28 | 110 | 37 | 53 | 20 | 12 | 24.5 | 145 | M8深16 | 246.5 | M8 | 69 | PDF |
CAD |
| D0224 | 24 | 110 | 47 | 55 | 30 | 20 | 23 | 145 | M8深16 | 256.5 | M8 | 72 | PDF |
CAD |
| D0335 | 35 | 114.3 | 31 | 103 | 15 | 6 | 28 | 200 | M12深24 | 240.5 | M8 | 66 | PDF |
CAD |
| D0442 | 42 | 114.3 | 35 | 107 | 16 | 6 | 32 | 200 | M12深24 | 244.5 | M10 | 67 | PDF |
CAD |
※NSP附帶的滾輪是專門設計的（特殊型），標準滾輪（CPA/CPC）無法安裝到NSP減速機。
NSP40C型 帶電機安裝法蘭 記號E□□□
電機安裝記號（法蘭盤代號）的第1、2位為“00”的情況下，表示減速機不帶電機安裝法蘭盤。
| 型號 |
|---|
| 記號 | A | B | C | D | E | F | G | H | I | 質量 kg | PDF圖紙 | 3D圖紙 |
|---|
| NSP40C |
|---|
| E0135 | 35 | 34 | 103 | 18 | 9 | 28 | M12深18 | 243.5? | M8 | 63 | PDF |
CAD |
| E0242 | 42 | 37 | 107 | 19 | 8 | 32 | M12深20 | 246.5? | M10 | 63 | PDF |
CAD |
| E0355 | 55 | 40 | 110 | 20.5 | 8 | 40 | M12深24 | 249.5? | M12 | 64 | PDF |
CAD |
※NSP附帶的滾輪是專門設計的（特殊型），標準滾輪（CPA/CPC）無法安裝到NSP減速機。
